管網健康檢查一般采用管道內窺電視檢測系統，在國外稱管道CCTV （Closed Circuit Television）檢測，此方法于90年代中期引進國內用于管道內部狀況及排水管道健康檢測，它是國際上目前用于管道狀況檢測最為先進和有效的手段。歐美等發達國家較早使用該方法作為排水管道健康檢查及新建排水管渠的驗收的有效手段，北京、開津已于上世紀90年代引進該方法開展市政排水管道管理和養護的協作工作，并發揮了巨大的輔助決策作用。

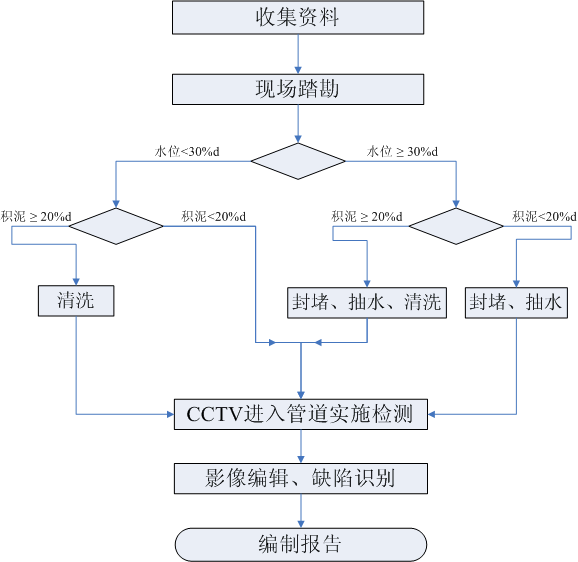

圖1：CCTV檢測施工流程圖
一、施工方案
1、施工配合協調會
A）確定施工方案；
B）確定泵站配合方案；
C）確定抽水排放地點。
2、上游氣囊封堵
A）檢查井內情況，進行硫化氫有毒氣體測定；
B）封堵前必須先人工清撈井內及封堵位置的垃圾和淤泥；
C）上游氣囊封堵；
D）對上游氣囊進行支撐。

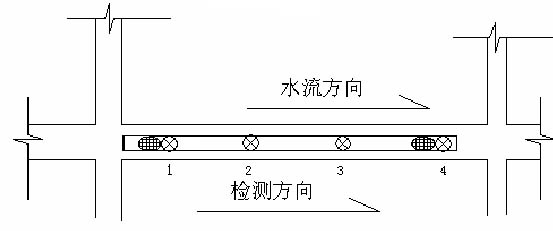

圖2 封堵安排
3、高壓射水清洗
采用用高壓射水清洗管道，除去管道內的淤泥和垢。
圖3 高壓射水清洗示意圖
4、排泥
A）采用吸污車（高揚程潛水泵）對需要檢測的管道進行排泥；
B）可能情況下盡量排泥；
C）潛水員配合檢查水位、排泥情況。
5、下游氣囊封堵
A）檢查井內情況，進行硫化氫有毒氣體測定；
B）封堵前必須人工清撈井內及封堵位置的垃圾和淤泥；
C）下游氣囊封堵；
D）對下游氣囊進行支撐。
6、抽水
A）采用吸泥車或高揚程潛水泵進行抽水；
B）潛水員配合檢查水位、泥位情況。
7、CCTV檢測
首先將遠程控制彩色CCTV檢視鏡頭送入已清洗好的排水管線內，將管道內的狀況同時傳輸到電視監視屏幕上和電腦內。操作人員通過檢測設備的專用軟件可將整個檢測過程逐一檢查并錄制成數字影像文件（mp4）存儲在電腦硬盤內，如在檢測的過程中有異?，F象發生時，操作人員可通過專用軟件將異常點位置、方位、異?，F象的種類如積水、破裂、脫節、腐蝕等等數據記錄下來，并可抓拍照片存入電腦內。為便于后期對檢視結果分析和判讀，在CCTV檢測時，異常點將停留片刻，以獲得清晰的影像。在CCTV檢測結束后，所有的檢測過程中產生的文件（影像文件）將轉化成可在客戶電腦上瀏覽和播放的文件格式，并刻成光盤供用戶使用。
8、拆除封堵
A）拆除下游支撐和氣囊；
B）拆除上游支撐和氣囊。
二、重點施工節點（封堵封拆）方案
1、據現場勘查發現，大部分管道內水位較高，故CCTV檢測時需泵站降水。請泵站主管部門、業主單位等有關部門召開配合協調會議，確保泵站與檢測合理配合；
2、部分管道需局部封堵抽水。封堵時，嚴格檢查封堵氣囊質量，確保其可靠和安全；
3、封堵前先清撈井內及封堵位置的積泥和垃圾，否則會造成封堵后頭子墻體下不穿孔、下沉甚至倒塌，給施工帶來安全、質量隱患；
4、封堵是選派有豐富經驗的潛水員進行封堵，然后進行抽水，抽水時安排潛水員值班，發現封堵頭子有滲漏等其他情況做到及時補氣，確保抽水工作順利進行；
5、待CCTV檢測結束后應盡快拆除封堵的氣囊；
6、 DN800以下的管道用堵塞器封堵，DN800以上的必須要潛水磚封以確保安全。
三、擬投入的主要設備
1、管道內窺攝像檢測儀2套。

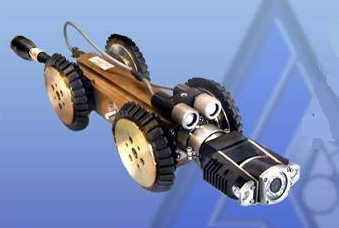

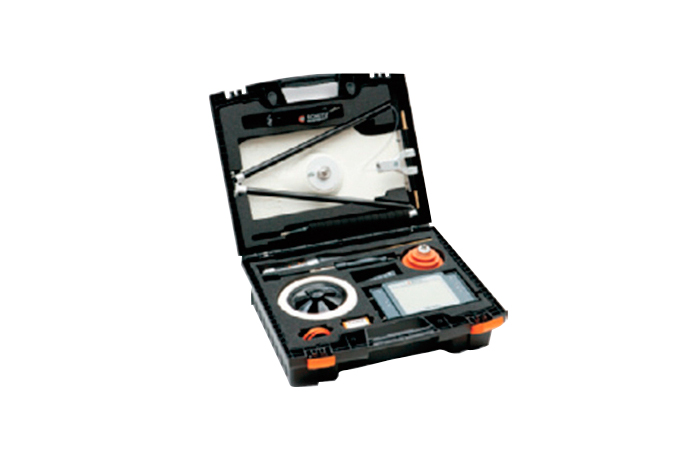

圖4 管道內窺攝像檢測儀

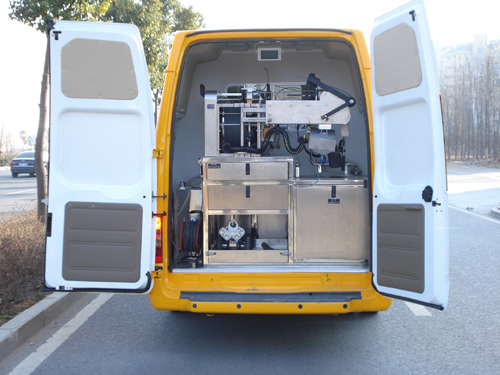

KRE四輪管道攝像檢測系統內設置有主控室和設備操作間，相互獨立分開，通過閉錄電視監視系統實現相互間的協調。主控室配有獨立空調系統、主控器、計算機系統、電源控制系統和監視器。
2、管道清洗設備:高壓射水車

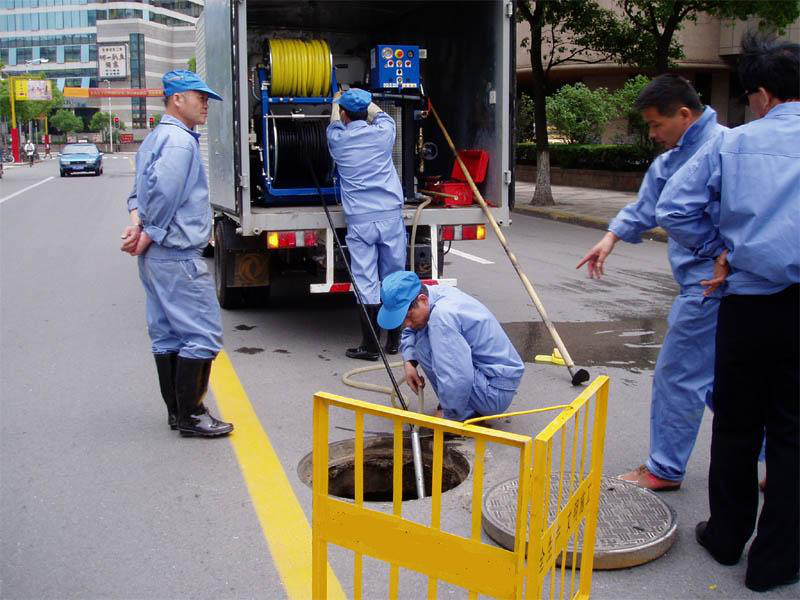

圖5 高壓疏通車工作現場
該車的特點是大壓力小流量，使用效率高。該車配備有性能優越的發動機、高壓射水泵及其它相關的附件，特別適合中國城鎮使用。
3、充氣管塞

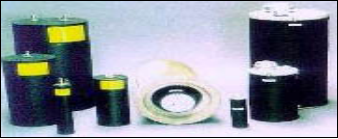

圖6 充氣管塞圖
可膨脹管塞適用于不同直徑管道，可迅速止住管道內水流量。管塞使用高品質的纖維和加固型的橡膠制成，通過了歐洲NEN-EN1610規范的給排水管道結構測試。在允許的最大工作壓力下，可保證3項安全指數。
4、其它設備
a.發電機兩臺，為CCTV檢測提供必要的電源；
b.空壓機兩臺，為充氣管塞充氣；
c.大功率排風扇一臺：向管道內排送空氣，確保井下工作人員安全；
d.硫化氫濃度測試儀器一臺：檢測排水管道和窨井內有毒氣體硫化氫的濃度，確保施工人員的安全；
e.安全護錐和護欄若干。
