陰極保護是埋地管道腐蝕控制的常規方法。通常有兩種方法可以實現這一點。一種是將管道與直流電流源的負極連接，利用外部保護電流使管道體的陰極極化。這種方法稱為外電流陰極保護。另一種是在管道上連接較負電位 的金屬(如鋅、鎂)作為陽極，在電解液中與管道形成一個大電池，使管道本體的陰極極化達到不腐蝕的狀態。這種方法稱為犧牲陽極保護。

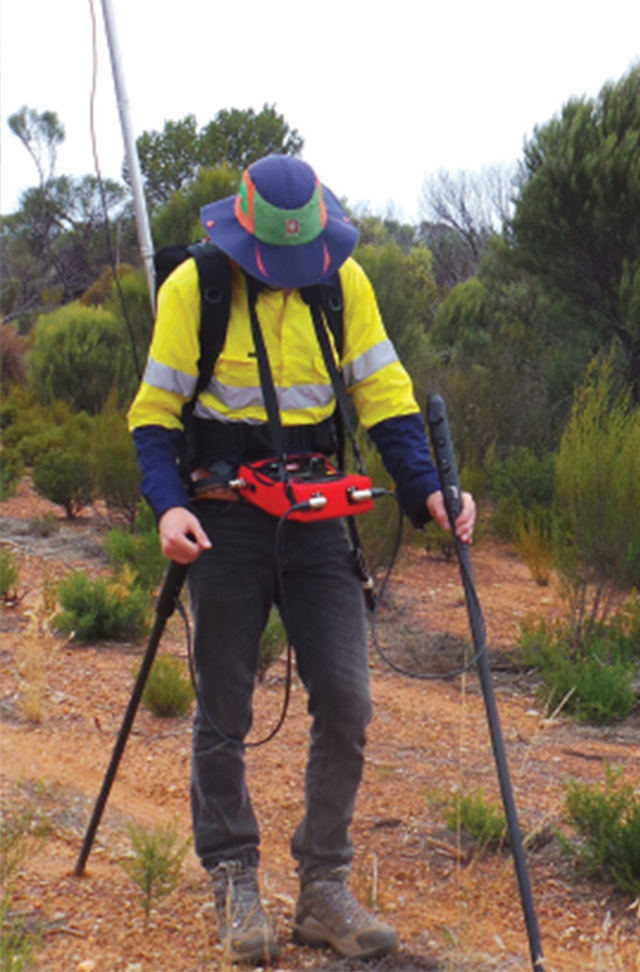

在日常管道運行管理中，常規的測量陰極保護運行狀態的方法是用萬用表和參考電極測量管道接地電位。但在腐蝕檢測工程中，由于IR drop的影響和試樁位置的限制，需要對整個管道的破斷電位進行測量。使用的檢測儀器為近間距電位檢測器。該方法不僅可以測量任意位置的保護電位，而且可以消除紅外輻射下降的影響。
石油、天然氣管道管材一般為鋼制螺旋焊管，因埋于地下，會受到輸送介質、土壤、地下水以及雜散電流的腐蝕而致管壁變薄，甚至穿孔泄漏，最終導致管道失效，因此對埋地油氣管道進行定期檢測尤為重要。由于油氣外輸管網施加陰極保護運行多年，出現了較嚴重的腐蝕情況，陰極保護問題也經常頻發。因此，通過現場檢測并分析陰極保護相關參數，對陰極保護的有效性進行評價。
1、埋地鋼制管道管體定位及防腐層破損點檢測
對地下管道發送一交變電流信號，當?shù)叵鹿艿婪栏瘜佑衅茡p時，在破損處形成電流通路，產生漏電電流，向地面輻射，并在漏點上方形成電磁場源。用人體作為檢漏儀的傳感元件，檢測人員在漏點附近時，檢測儀響聲和表頭指示開始反映，在漏點正上方時反應最強烈，從而可準確找到漏點位置。
2、陰極保護測試樁的有效性檢測

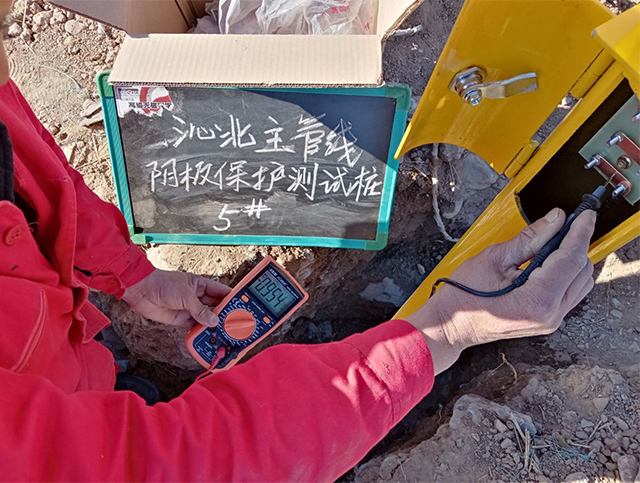

使用萬用表和參比電極檢測測試樁的管道接地電位，如果其電位與管 道其他部位（如閥井）相一致，或使用檢漏儀發射機施加信號成功，并檢測到管道，或使用檢漏儀接收機測試測試樁接頭儀器反應強烈，則證明測試樁與管道連接，測試樁完好，否則測試樁未與管道相連。
3、管道自然電位∕管道保護電位測試
使用萬用表和參比電極檢測測試樁的管道電位，一般檢測電位為- 300～-750mv，屬于管道自然電位，一般無陰極保護或陰極保護完全失效；一般檢測電位為-750～-1500mv，管道有陰極保護，一般檢測電位為-850～-1500mv，陰極保護合格；正于-850mv為欠保護。
