西安捷通智創儀器設備有限公司多年來一直專注于聲學產品的研發，特別是在聲學地下管線探測儀器的研發方面持續的加大研發力度。2018年年初西安捷通智創儀器設備有限公司推出第一代燃氣PE管道聲波定位儀，此后產品不斷迭代升級，不斷提升產品性能和品質。本次推出的新品GL18-LVR9是捷通智創公司在多年研發聲學儀器的基礎上推出的一款重磅旗艦產品，產品的性能和品質都到達了國際一流水準。
概述

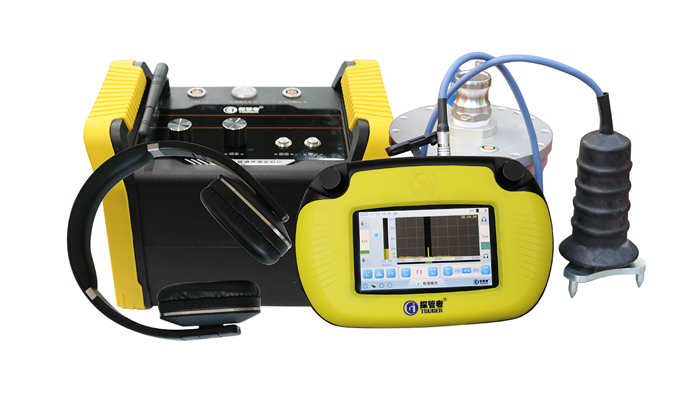

GL18-LVR9是一款技術先進、功能強大、輕便小巧、結實耐用、時尚精致、高度集成的燃氣PE管道聲波定位儀。該產品的設計堅持了良好的產品性能和優質的制造工藝及高水準的用戶體驗，以提高工作效率、增強實用性及耐用性為中心同時兼顧了小型輕量便攜。GL18-LVR9是捷通智創公司在多年聲學管線探測儀器研發制造積累的基礎上研制的一款重磅里程碑式的產品，GL18-LVR9以其多方面的特點再次推進燃氣PE管道聲波定位儀的發展。
工作原理

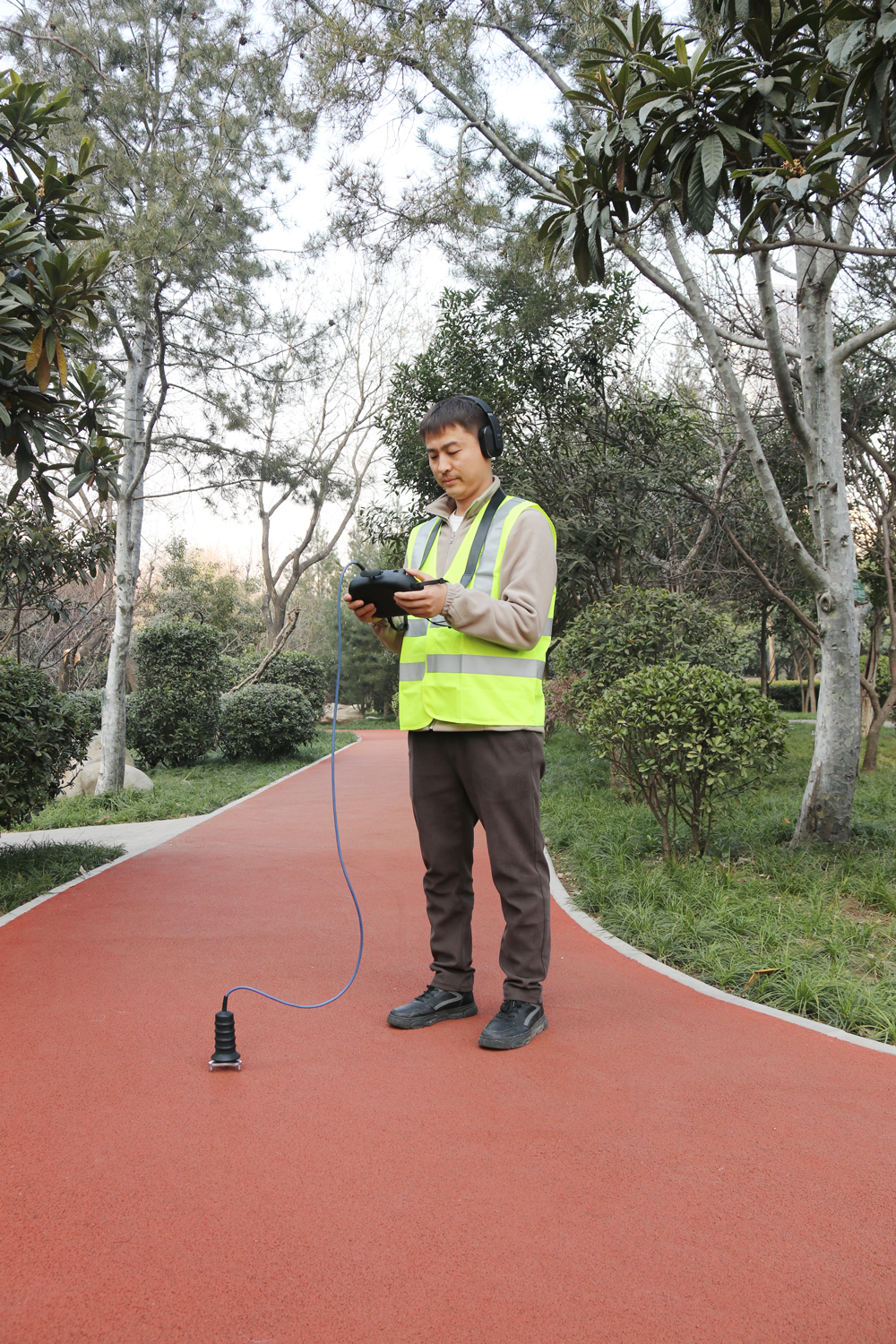

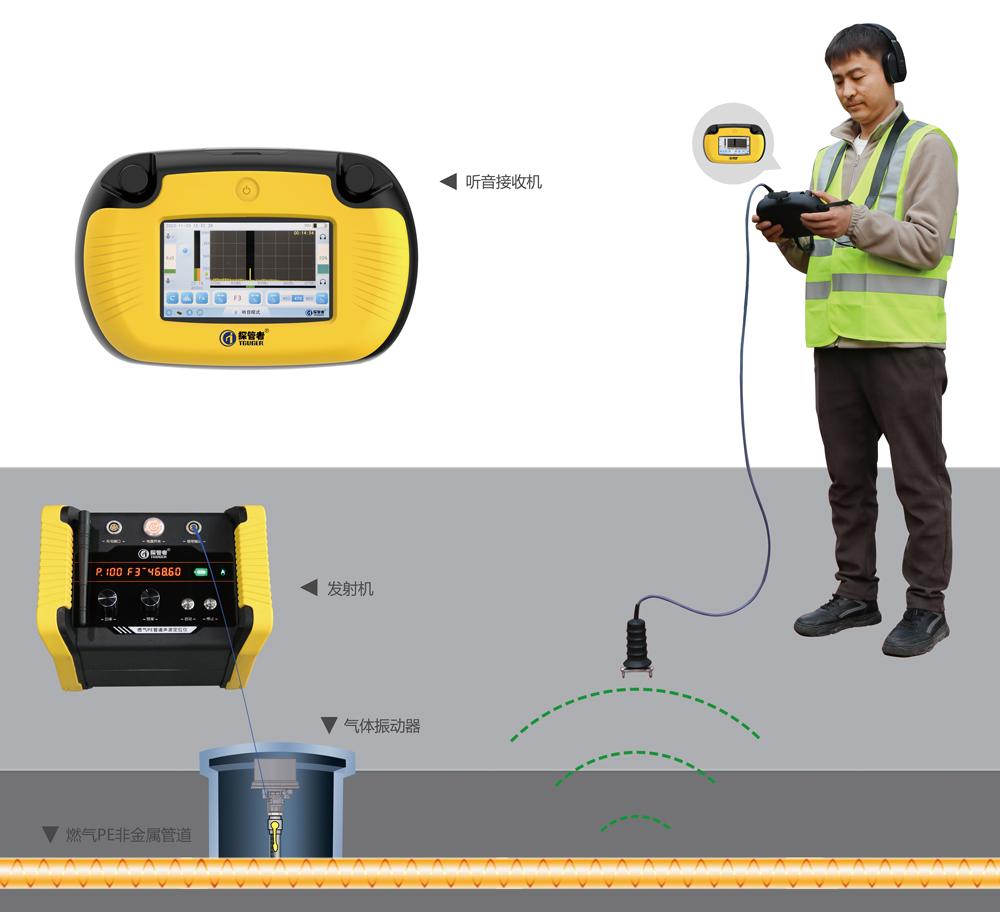

燃氣PE管道聲波定位儀GL18-LVR9氣體振動器通過與管道放散閥連接連通到天然氣管道上，發射機為氣體振動器供電并控制氣體振動器信號輸出。當氣體振動器驅動管道中的燃氣振動時，會產生一種特殊頻率振動信號，該振動信號順著燃氣氣流沿著管道雙向橫向傳輸并垂直傳遞到地面上，接收機LVR9通過地面?zhèn)鞲衅鹘邮懿杉盘?，傳輸給主機，主機通過濾波和算法將有效信號傳給耳機操作者進行判斷定位，地面信號最強處即為埋地管道正上方。

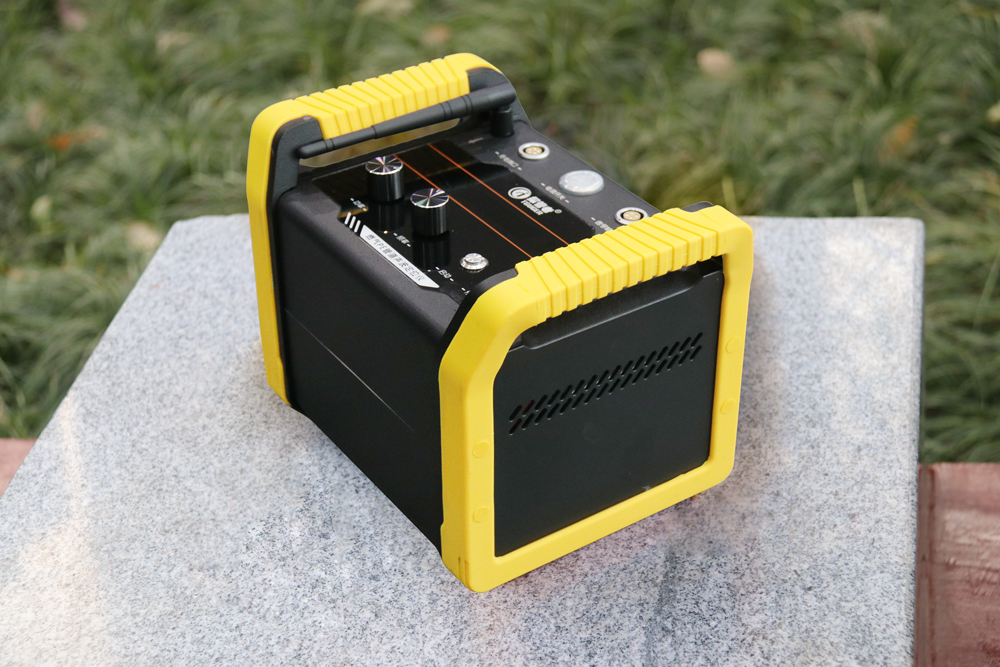

發射機GL18部分特點
● 設計時充分考慮實用和便攜的要求，發射機體積更小、重量更輕，更加結實耐用；
● 發射機具備無線遙控功能：發射機具備無線遙控功能，可3公里內遠程控制發射機的開啟、關閉、調頻調功率，遙控器也可遠程監控發射機的狀態；
● 發射機面板攜帶溫度顯示功能，可根據氣體振動器內部溫度指示安全使用儀器；
● 發射機可隨意調節頻率，調頻精度可達0.01Hz，頻率調節范圍為100Hz—999.99Hz；
● 發射機裝配LORA模塊，更利于工作人員遠程操控發射機。遠程遙控功能大大提高了工作效率，減少通勤成本（選配）發射機具有遠程遙控功能匹配的遙控器，內置的LORA通訊模塊，保證可以穩定的在公里范圍內能夠遠程控制發射機的開關及變頻變功率，也可以遠程監控發射機的運行狀態；
● LORA模塊配對簡單，開機后儀器就可自動連接；
● 通過匹配的LVR9發射機可以遠程控制發射機開關機、頻率及功率調節 （選配）；
● 多種發射頻率和多種模式確保了各種環境能夠輕松應對，海量的發射頻率，能適用各種復雜嚴苛的探測環境功率可調節，頻率輸出有2種模式，有恒頻、雙變頻。根據探測距離遠近、輸出功率多檔可調，近距中距遠距各種情況無盲區探測，多頻率多模式多功率的配合使用既能保證精度同時還能保證探測距離，也能取得更好的探測效果；
● 內置振動器溫度測量功能，發射機可以顯示振動器溫度情況，溫度正常和溫度超限都會有顯示和預警；
● 發射機內置超大容量電池，具有連續12小時超長待機功能；
● 發射機輸出功率更大，可發射更強的信號，實現更深更遠的探測；
● 發射特殊調制的頻率，大幅提升儀器在嘈雜環境下的信號識別度。

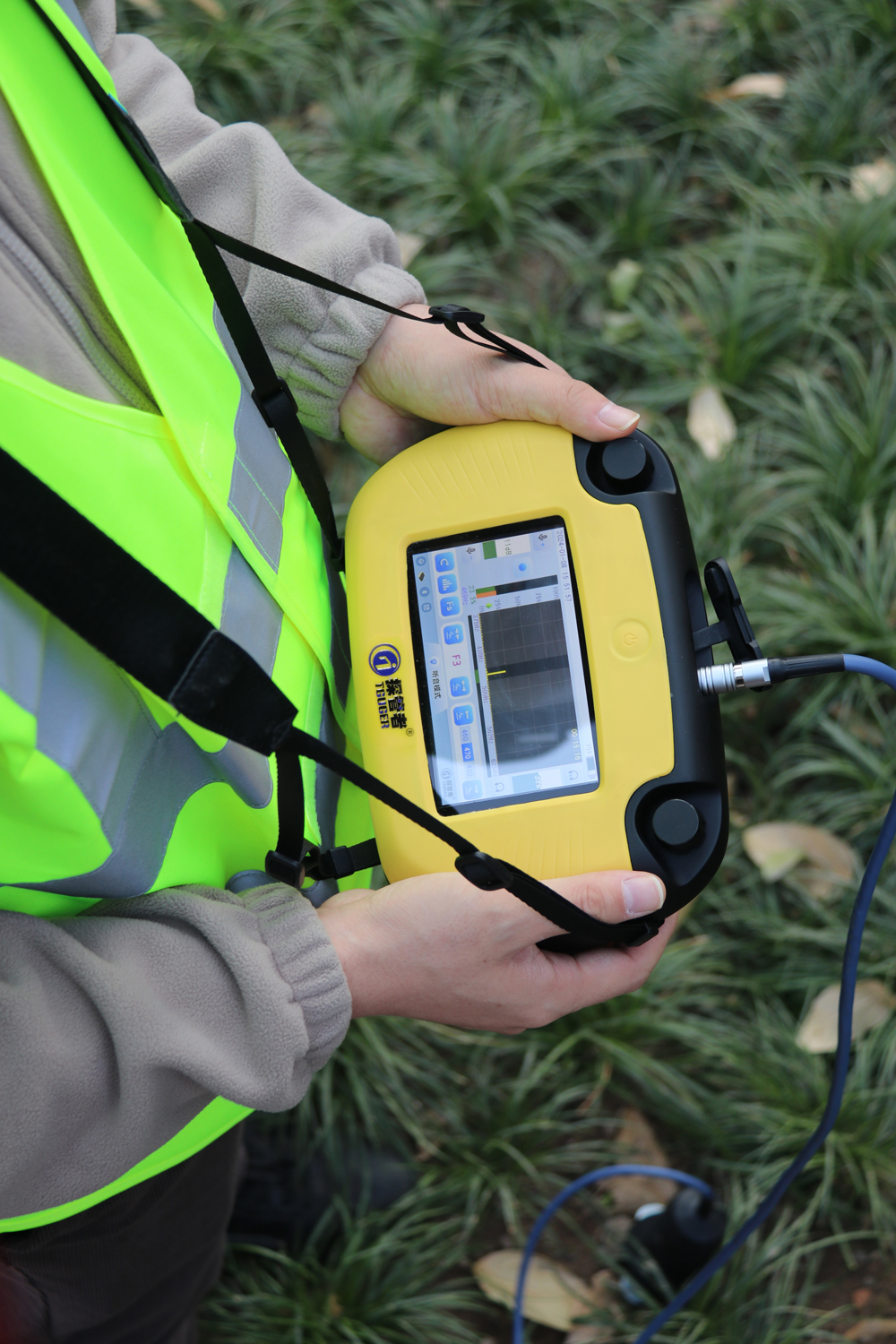

接收機LVR9部分特點
● LVR9接收機增加了內置遙控功能，將上一代產品的遙控器及天線內嵌到LVR9的殼體中，可以更方便的通過LVR9接收機遠程控制發射機的啟動停止、頻率功率調節等。無需帶攜帶遙控器；
● LVR9接收機增加了內置GNSS定位模塊，可直接顯示當前位置的經緯度坐標；
● LVR9還增加了插孔防塵帽，儀器不在使用時可防止灰塵水汽進入儀器，損傷儀器；
● LVR9設計充分考慮到了人體工程學好方便高效作業。殼體曲面底殼的握持感、殼體上殼的軟包膠設計、旋轉按壓雙用旋鈕、探頭護套的單手握持感、探頭的一體化底座設計、探針的快速安裝拆卸、伸縮背帶這些都體現了人體工程學和方便高效作業；
● LVR9采用最新設計，將充電插孔和信號插孔合二為一，耳機插孔和USB插孔合二為一且插孔采用了流行的Type-c插孔。插孔數量由4個減少為2個，并且配置了插孔區防塵蓋，有效降低儀器內部進水進灰塵進異物的風險，延長儀器使用壽命；
● LVR9錄音和數據保存功能：可以保存現場音頻和圖像信息，不在現場的人也可以通過保存的現場音頻和圖像信息協助探測管道；

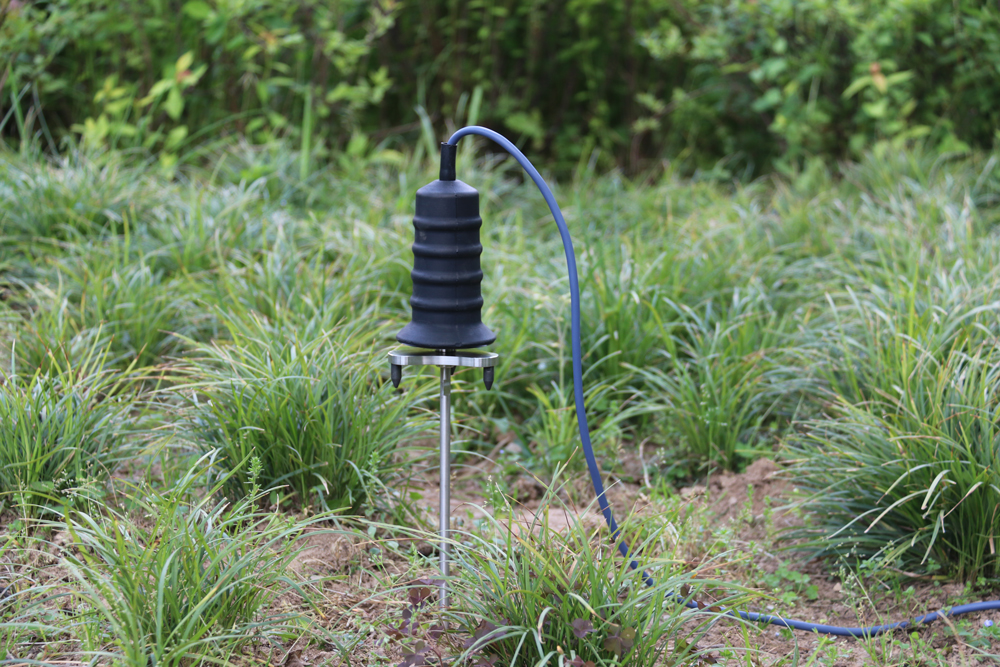

● 接收機探頭采用了高靈敏度壓電傳感技術，具有很高的靈敏度，可以監聽到極其微弱的聲音信號；
● 聽音音質柔和清晰，并具備5級聽力保護功能，防止較大的聲音進入耳機，很好的保護使用者的聽力；
● 探測模式通過方柱圖表示每個點測量的信號的大小，方便對比更容易定位管道位置；
● 具備測深功能，測深和探測一次完成，操作簡單高效。根據環境信號可調；
● 多功能高亮彩色智慧觸屏，烈日下太陽強光直射也能夠看清屏幕顯示內容；
● 具有無線藍牙功能，有線耳機和藍牙無線耳機可同時使用也可單獨使用。一臺接收機可兩人同時聽音，提高了檢測準確率和效率，藍牙配對簡單快捷，儀器開機后自動匹配藍牙耳機；
● 可自由設置調整聽音頻寬，最小頻寬可達20Hz；
● 接收機實時顯示采集到的振動信號大小和特性，精確定位地下管線時在聽音通過聲音特性和大小判斷管位時也可以通過屏幕上當前波段目標頻率的數值和信號大小及頻譜圖來綜合判斷；
● 接收機可與市場上其他同類燃氣PE管道定位儀發射機匹配使用。接收機具有精確測頻功能，可測量其他品牌管線聲波定位儀發射機的發射頻率，并可匹配使用；
● 接收機和探頭及箱體都小巧精致，攜帶方便。三角爪無需拆卸即可快速安裝探針，硬質地面模式和軟土模式快速切換；
● 通過操作接收機上的旋鈕旋轉和按壓來實現平時探測時經常用的增益和音量調節、靜音和測量等功能。
產品參數
設備性能參數
● 探測距離：雙向可達3000m；
● 探測深度：可達7m；
● 探測精度：可達10cm。

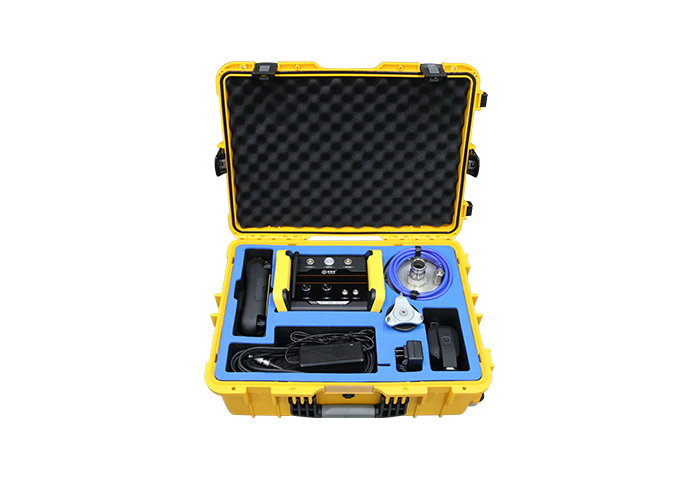

拉桿運輸箱參數
● 尺寸：620mm×260mm×450mm；
● 重量：23.4kg（含快接頭轉接頭彎頭管鉗等常用工具）。

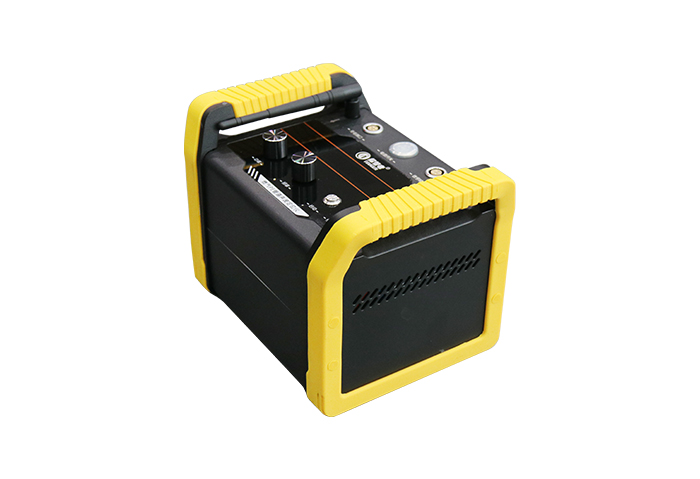

發射機參數
● 輸出信號：100Hz—999.99Hz之間任意頻率輸出，6個默認的快捷常用頻率輸出；
● 功率輸出：8檔功率輸出；
● 電池：36V 17.4AH可充電鋰電池；
● 續航時間：12小時；
● 充電時間：5小時；
● 相對濕度：95%；
● 防護等級：IP 65；
● 全部重量：6kg；
● 尺寸：245mm×165mm×175mm。

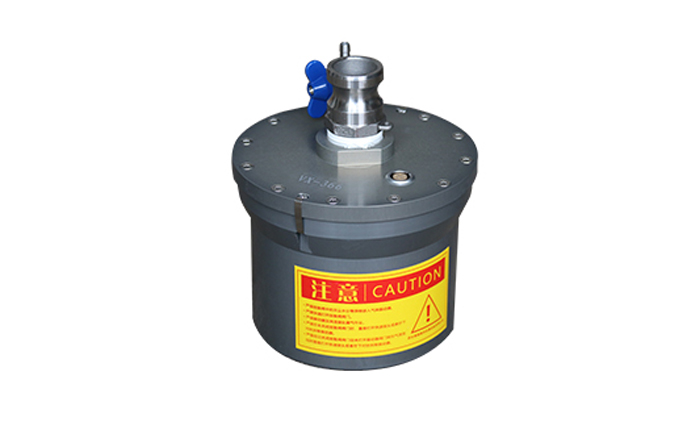

氣體振動器參數
● 重量：3.8kg；
● 尺寸：136mm(下圓直徑)x152(上圓直徑)x116mm(高度)；
● 進氣口內徑：26mm。

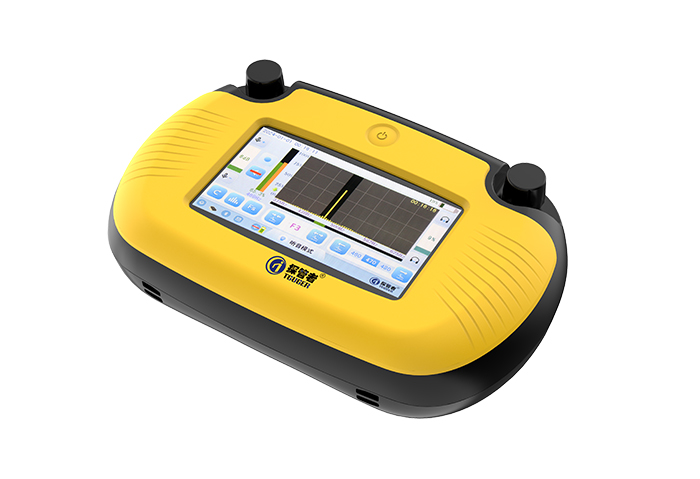

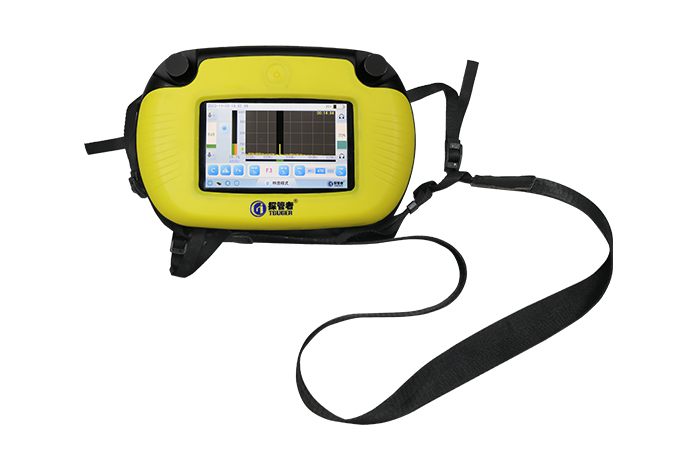

接收機參數
● 頻率范圍：0~2000Hz；
● 電池工作時間：＞12h；
● 充電時間：＜5h；
● 電池容量：7.4V 6700mAh鋰電池供電；
● 主機尺寸：230mmx150mmx50mm；
● 主機重量：836g；
● 顯示屏：高亮900nit，寬溫5寸LCD智能顯示屏；
● 防護等級：IP 65；
● 聽音輸出：頭戴式高保真藍牙耳機；
● 顯示：顯示噪聲強度、濾波選擇和頻率分析，低噪聲水平圖示；
● 存儲功能：32G存儲，可存儲聲音和圖像；
● 充電器：AC220V DC8.4V。
遙控功能（集成在LVR9接收機內）
● 無線頻段：433MHz；
● 數據格式：FSK/GFSK調制；
● 通訊模式：LORA直序擴頻。
