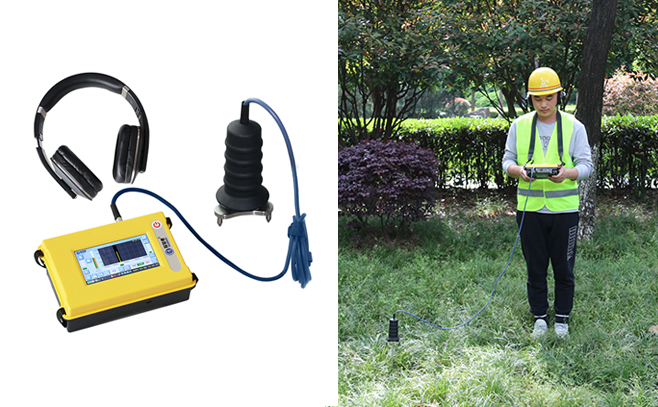

智能燃?xì)釶E管道定位儀接收機LVR8綜合了人工聽音技術和數字量化分析技術，將聽音和數顯合二為一，儀器集成了之前的數顯接收機和聽音接收機的技術，能在聽音模式下通過數顯圖實時觀看信號值，效率更高、更快、更準確的找到管道位置。

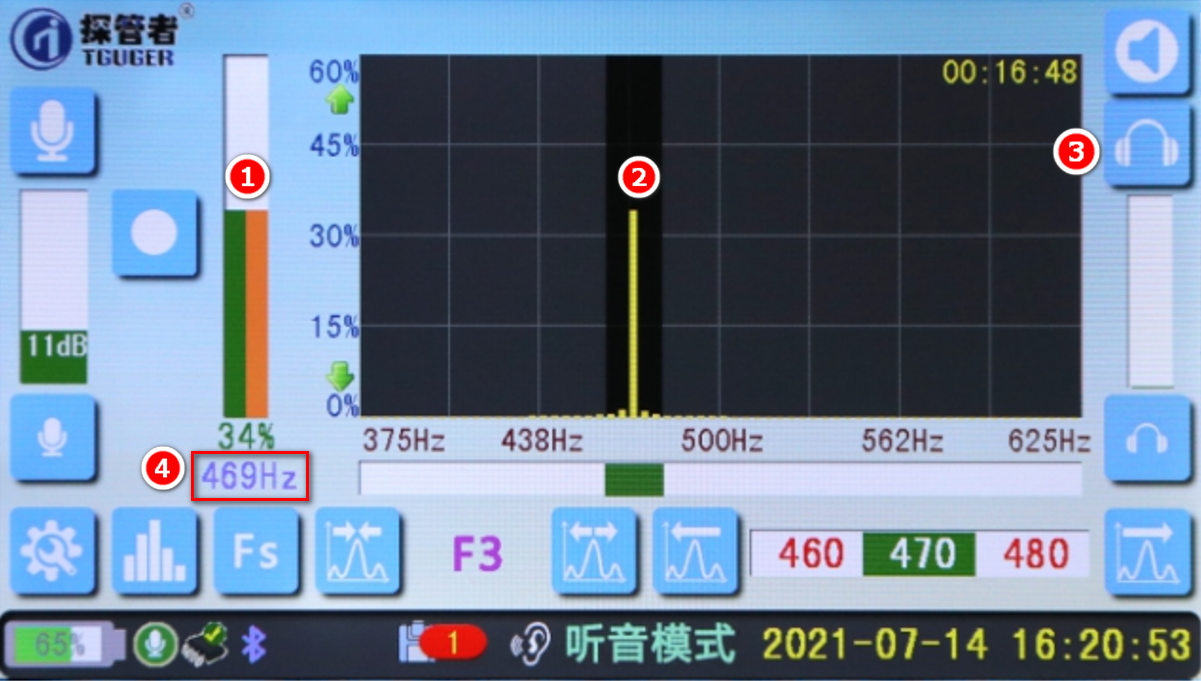

一、發射機在放散閥、調壓箱、調壓柜接好之后 ，打開LVR8接收機在聽音模式下判斷管道的幾個因素，首先我們進入聽音模式，需要結合這幾個點來判斷管道的位置：

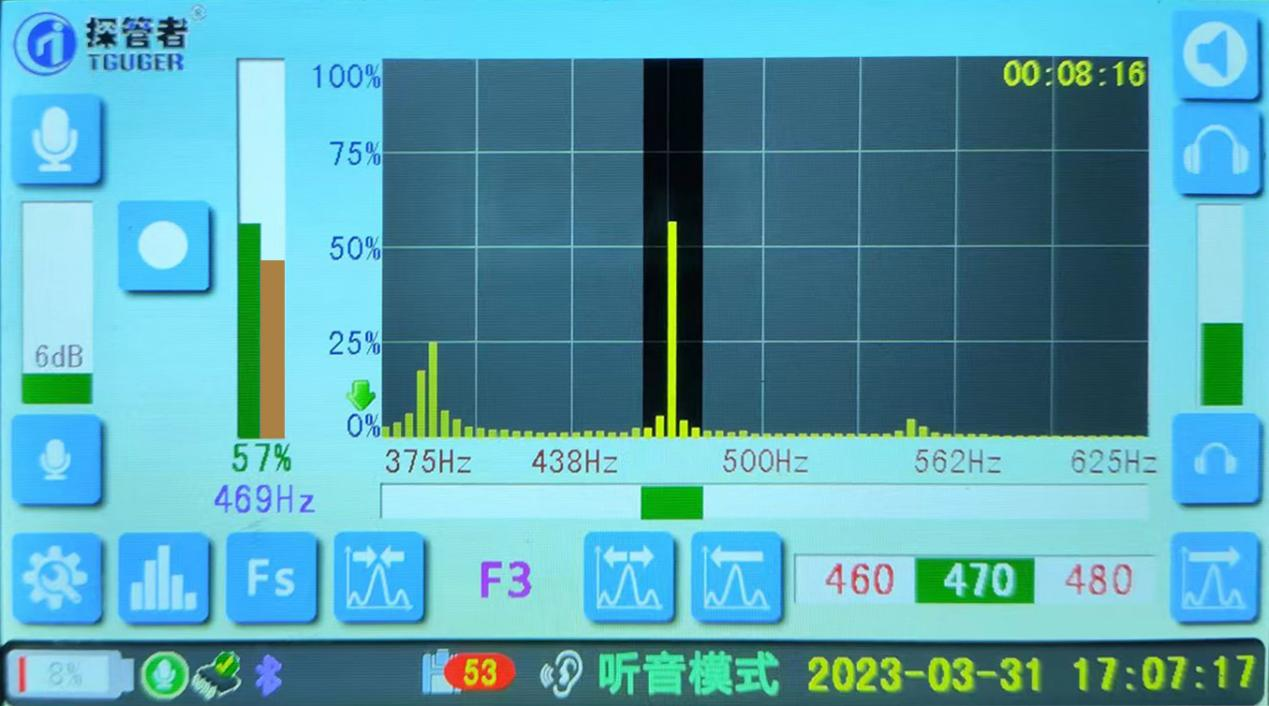

① 左邊柱狀圖，綠色為當前振動信號平均值，橙色是當前振動信號最小值，當兩個方柱高低差不多較穩定時我們認為是發射機發射的恒頻信號；
② 頻譜圖中的峰值；
③ 聽到耳機聲音大??；
④ 頻率值在4Hz偏差內認為接收的是我們發射機的信號，超過4Hz偏差可認為不是我們的信號。
如果我們光靠聽音很容易發生誤判，還需結合數顯功能即聽音模式下屏幕上顯示的振動信號特征，包括振動信號頻率值，方柱圖，頻譜圖這些結合起來判斷才能更快、更準確的找到管道正確的位置。
二、當出現其他管道信號影響我們?cè)撛趺崔k？
現場測試過程中通常我們會遇到有其他干擾源以及其他管道信號的干擾，這時候我們?nèi)绾卫肔VR8接收機來辨別真實管道信號值就顯得尤為重要了。

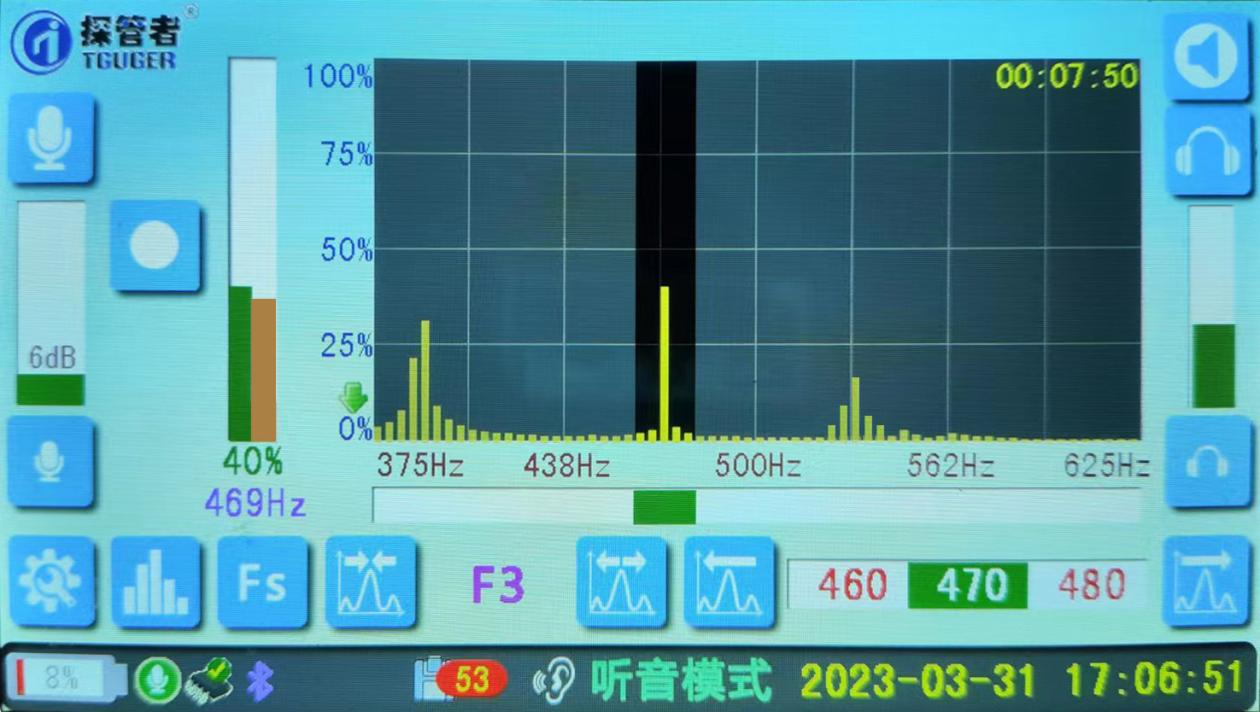

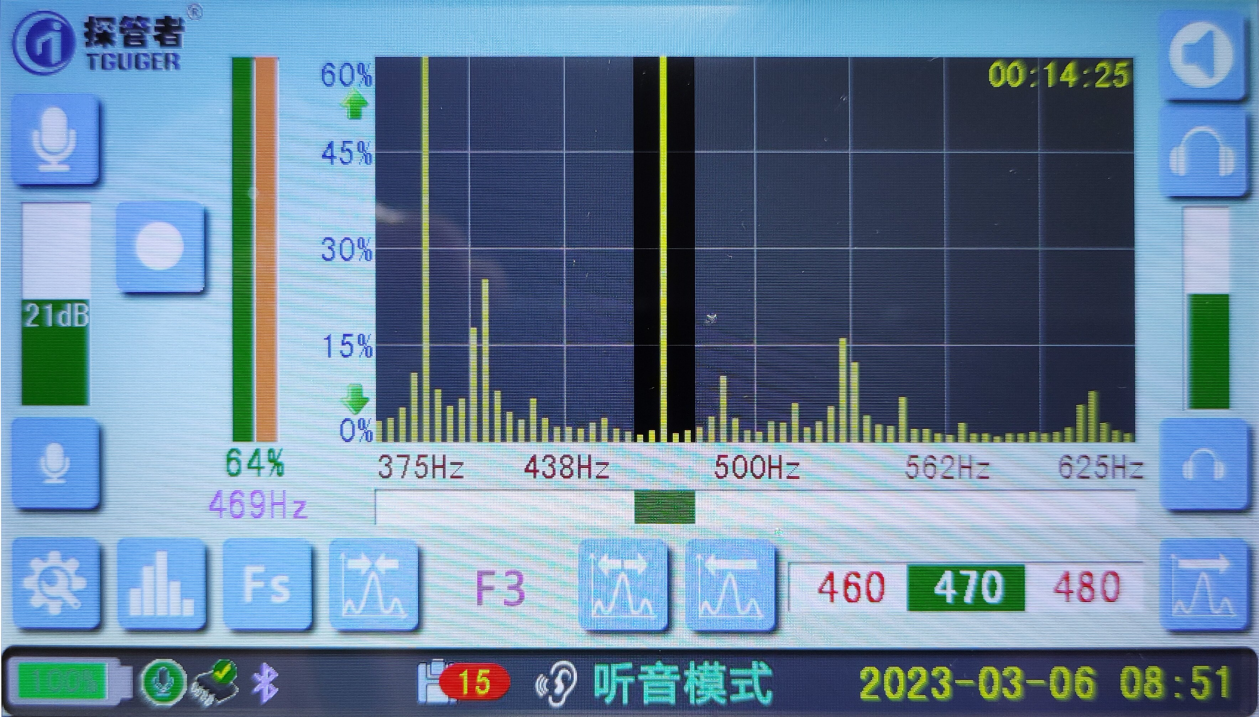

當頻譜圖出現多個振動信號存在時，我們只需要看頻譜圖黑色高亮針形的峰值，其它信號值均為干擾信號，LVR8接收機內部算法會自動過濾其他干擾信號值，只需看黑色高亮針形的峰值就是管道實時振動信號值。

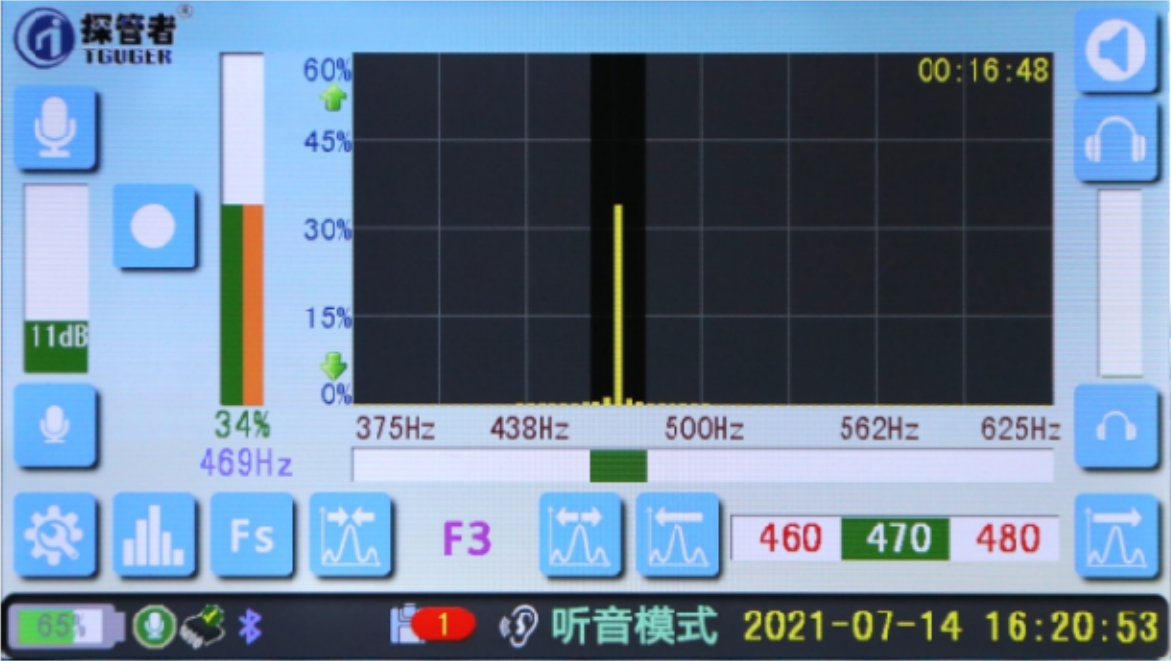

如果頻譜圖上只有一個明顯凸起，其他波段幾乎沒有信號時，這個時候干擾信號很少，是較為理想的情況。
三、在聽音模式中，如果光靠聽音容易發生誤判的一些情況
例：F3頻率是469Hz，像這種460Hz、470Hz、475Hz、480Hz，相差5~15Hz對于我們正常探測人員來說是很難辨別的，要是沒有專業大量實驗做對比幾乎是聽不出來的，這時候我們的聽音數顯二合一就顯得尤為重要了，甚至我們可以不用聽音，只看數顯也可以確認管道位置。

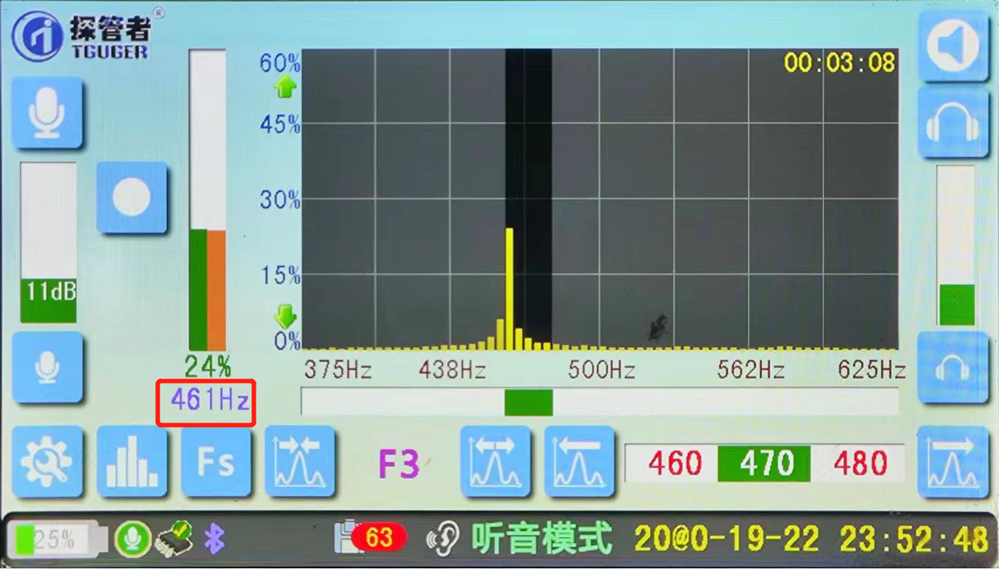

461Hz示意圖

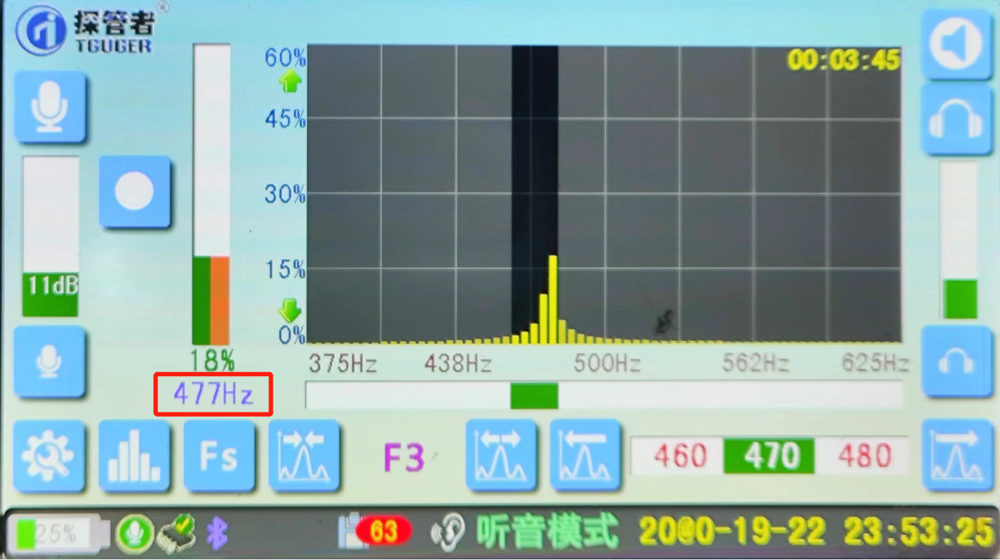

477Hz示意圖
