目前對于無示蹤線的地下燃?xì)釶E管道探測定位，采用有源聲波探測的方式有兩種技術。一種是有源振動信號量化分析技術，最為典型的代表是西安捷通智創公司研制的GL20。另一種是振動信號濾波放大技術即人工聽音技術，最為定型的代表是西安捷通智創公司研制的GL2。現就兩種技術做一些對比，通過對比更加能了解各種技術并在實際探測中選擇合適的儀器。
GL20工作原理：

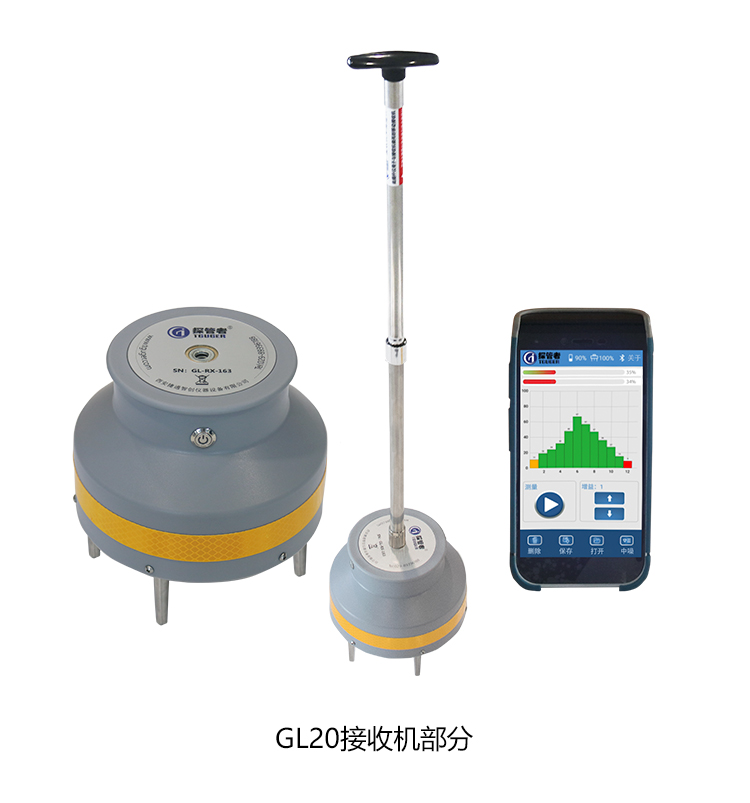

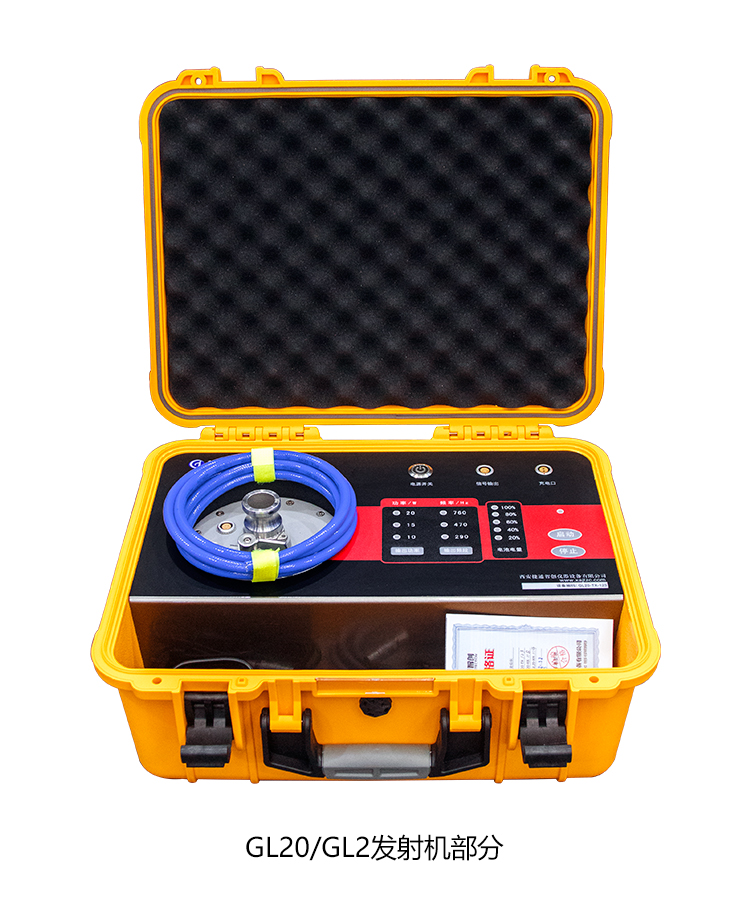

智能燃?xì)釶E管道定位儀GL20由發射機部分和接收機部分組成，發射機部分包括發射控制器和氣體振動器，接收機部分包括接收機及其控制手簿和伸縮提桿。氣體振動器通過與管道放散閥連接連通到天然氣管道上，發射控制器為氣體振動器供電并控制氣體振動器信號輸出。當氣體振動器驅動管道中的燃?xì)庹駝?dòng)時，會產生一種特殊的多頻復合振動信號，該振動信號順著燃?xì)鈿饬餮刂艿离p向橫向傳輸并垂直傳遞到地面上，用接收機在地面上采集信號并解算，解算結果通過藍牙實時傳輸?shù)娇刂剖植旧?，地面信?hào)最強處即為埋地管道正上方。
GL2工作原理：

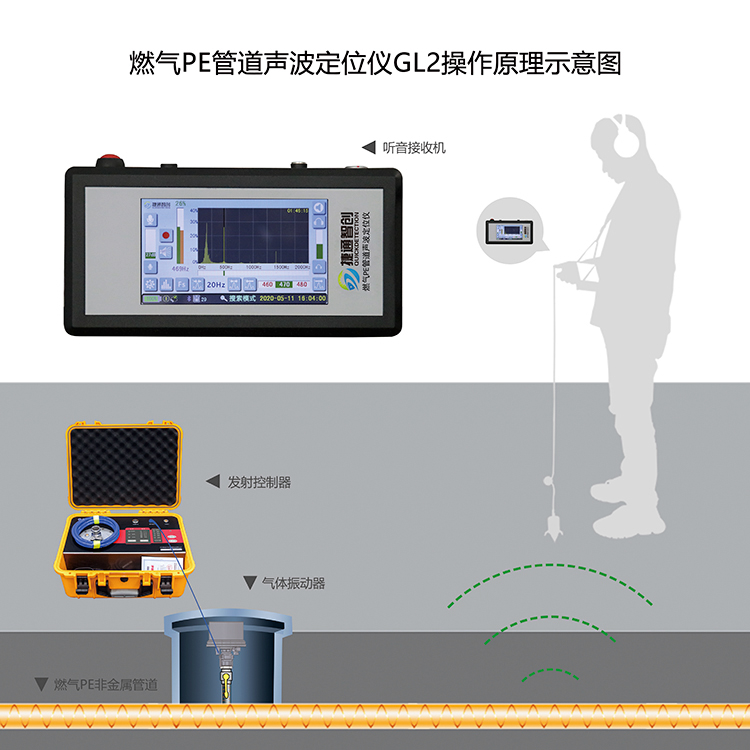

燃?xì)釶E管道聲波定位儀GL2由發射機部分和聽音接收機部分組成，發射機部分包括發射控制器和氣體振動器，聽音接收機部分包括接收機主機和探頭及耳機。氣體振動器通過與管道放散閥連接連通到天然氣管道上，發射控制器為氣體振動器供電并控制氣體振動器聲波信號輸出。當氣體振動器驅動管道中的燃?xì)庹駝?dòng)時，會產生一種特定頻率的聲波信號，該聲波信號順著燃?xì)鈿饬餮刂艿离p向橫向傳輸并垂直傳遞到地面上，用聽音接收機在地面上監聽尋找該特定頻率的聲波信號并對比每個點聲音大小，聲音最大處即為埋地管道正上方。

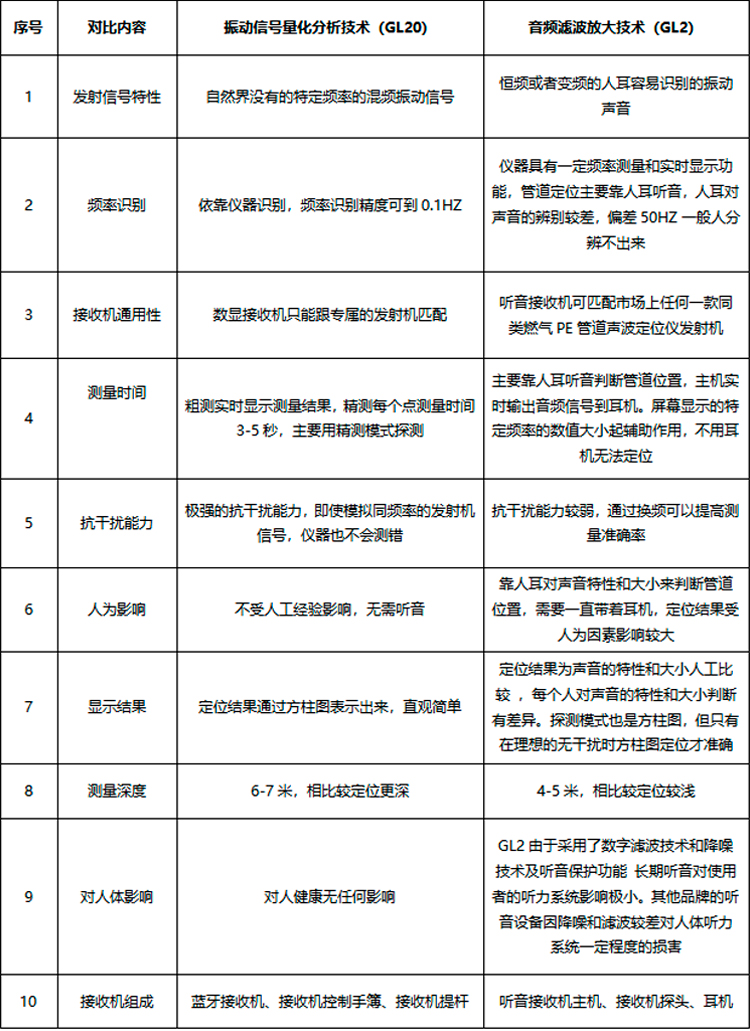

本次使用同樣的發射機，頻率保持一致，在不同地段對兩套儀器進行對比試驗。初步判斷結果如下表所示：
通過本次試驗，發現兩套儀器各有優缺點及適用范圍：
1、無經驗人員使用GL20更容易探測管道位置；經驗豐富聽力較好者，干擾較少時，使用GL2可加快工作效率。
2、在干擾源較為突出的情況下，使用GL20可有效排除部分干擾。
3、大范圍的管線普查工作，使用GL2可提高效率；精細化探測時，GL20則更有優勢。
案例分析：
1、對近似音頻信號的分辨
我公司技術人員在西安市北郊一段燃?xì)夤艿缹?duì)兩套儀器進行對比試驗。使用GL20可精確探測管道位置；在使用GL2的過程中，在距離放散閥300米處發射機頻率設為470HZ, GL2測到了較強的信號，我們誤以為管道就在探測到的信號最強處，將發射機關閉后亦信號依然很強，最終我們將懷疑目標定位在附近一家工廠，使用專業儀器測試后發現，該工廠持續發射出頻率為450-460HZ頻率的振動信號。
在距離放散閥600米處發射機頻率設為390HZ, GL2測到了較強的信號，關閉發射機后我們?cè)隈R路對面沒有管道的地方用GL2依然聽到了類似的聲波信號，聲音來源不明，經測定頻率為360HZ左右。而GL20不受其他自然界中的振動信號的干擾，兩次都準確定位出了管道位置。而GL2因?yàn)槿硕犚粼颍诟蓴_源振動頻率與發射機發射頻率偏差50HZ以內人耳難以分辨出兩者振動信號音頻的差異，因而有時會測量錯誤。
應對方法：再將頻率設置為F1，用F1測量時開機有很強的信號，關機后信號隨即消失。多次換頻可提高聽音設備的測量準確率。
2、距離較遠后探測效果的差異
使用同一套發射機，頻率設置為390HZ，功率100%。前600米（距發射機距離）兩套儀器探測結果基本一致；600米后，GL20探測結果基本無變化，但GL2人耳測聽效果明顯減弱，特別是探測區周邊有風或機動車等其它噪聲干擾，人耳已無法分辨有用信號。
結論：兩種技術相比較代表有源振動信號量化分析技術的GL20更為先進也更準確，對具有一定聽音經驗又非常在意效率和價格時人工聽音的GL2也是一個不錯的選擇。
文章關鍵詞：捷通智創，聲波，PE管道，燃?xì)夤芫€，有源聲波定位，定位儀，地下管線探測，聽音
